Czujnik obecności mmWave vs czujnik ruchu PIR. Dlaczego Twój Smart Home gasi światło, gdy czytasz?

Niespodziewane wyłączenie światła podczas czytania książki na kanapie czy pracy przy biurku to irytujący problem w domowej automatyce. Przyczyną jest zastosowanie klasycznego czujnika ruchu na podczerwień PIR, który śledzi tylko dynamiczne zmiany temperatury otoczenia. Dedykowany czujnik obecności mmWave rozwiązuje ten problem, opierając działanie na radarze mikrofalowym wyłapującym mikroruchy klatki piersiowej. W swoim domu zamontowałem dwa takie radary i po miesiącach testów wiem dokładnie, kiedy warto w nie zainwestować. Linki do zakupionych urządzeń znajdziesz w dolnej części artykułu.

Najważniejsze informacje w skrócie

• Czujniki PIR mierzą zmiany promieniowania podczerwonego, gubiąc sygnał, gdy siedzisz nieruchomo na kanapie.
• Radary mmWave analizują odbicie fal milimetrowych, wyłapując mikro-ruchy wywołane pracą klatki piersiowej podczas oddychania.
• Mój czujnik Tuya Zigbee z AliExpress kosztował około 30 zł, a w połączeniu z przyciskiem (15 zł) i smart lampką (60 zł) stworzył niezawodny system do nocnej opieki nad dzieckiem.
• Przez ponad rok używałem czujnika PIR do sterowania taśmą LED przy wannie w łazience – wymiana na czujnik mmWave sprawiła, że światło w nocy działa nieporównywalnie sprawniej.
• Problem fałszywych alarmów (np. z ulicy za oknem) eliminuje ograniczenie zasięgu detekcji w aplikacji do realnych wymiarów pokoju.

Czym różni się czujnik ruchu PIR od czujnika obecności mmWave?

Czujnik PIR jest urządzeniem pasywnym, które reaguje wyłącznie na przemieszczanie się obiektów emitujących ciepło, natomiast czujnik mmWave to aktywny radar wysyłający fale milimetrowe. W praktyce radar po prostu rozpoznaje, że nadal przebywasz w pomieszczeniu, nawet jeśli jedynym ruchem jest Twój oddech.

Kiedy zaczynałem budować swoją instalację smart home, opierałem się na tradycyjnych czujnikach PIR. Urządzenia te wykorzystują soczewkę do dzielenia pola widzenia na sektory. Wykrycie ruchu następuje tylko wtedy, gdy przechodzisz z jednego sektora do drugiego. Gdy siadasz na kanapie z książką, promieniowanie podczerwone stabilizuje się. Dla czujnika PIR stajesz się niewidzialny i po upływie ustawionego czasu światło zostaje wyłączone.

Czujnik obecności mmWave działa inaczej. Wysyła niewidzialną wiązkę fal radiowych o częstotliwości 24 GHz lub 60 GHz i analizuje sygnał odbity od obiektów w pokoju. Radar potrafi dostrzec minimalne odkształcenia klatki piersiowej wywołane wdechem i wydechem. Dzięki temu rozpoznaje, że nadal znajdujesz się w pomieszczeniu, nawet w pełnym bezruchu.

Moje doświadczenia z czujnikiem PIR w łazience – dlaczego przeszedłem na mmWave?

Przez ponad rok korzystałem z klasycznego czujnika PIR w łazience do sterowania doświetleniem nocnym przy wannie. Zadaniem czujnika było włączanie delikatnej taśmy LED podczas nocnych wizyt w toalecie, tak aby nikt z domowników nie musiał zapalać rażącego światła sufitowego.

Rozwiązanie to miało sporą wadę – gdy ktoś brał dłuższą kąpiel lub po prostu siedział bezruchu, czujnik PIR po minucie uznawał pomieszczenie za puste i wyłączał LED-y, pogrążając łazienkę w ciemnościach. Zastąpienie go czujnikiem mmWave całkowicie zmieniło sytuację. Radar zainstalowany w tym samym miejscu utrzymuje światło włączone tak długo, jak ktoś przebywa w pomieszczeniu. W nocnym użytkowaniu działa to o niebo lepiej i po prostu sprawniej.

Jaki model mmWave kupiłem z AliExpress i ile wydałem na zestaw?

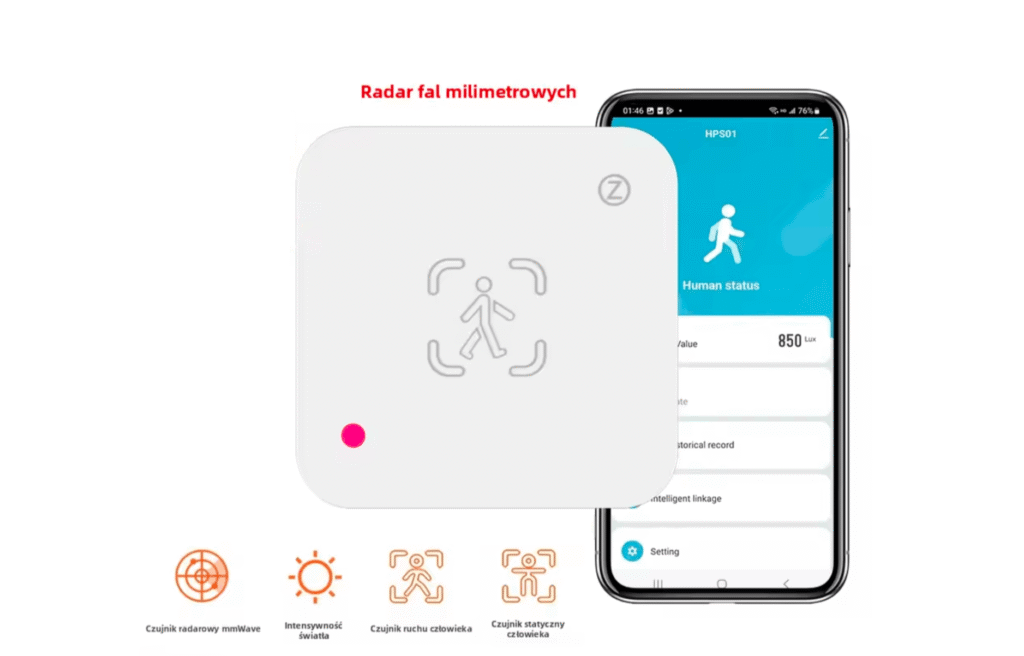

Na potrzeby testów wybrałem popularny, chiński czujnik obecności Tuya Zigbee mmWave (model HPS01 / ZY-M100 z logo „Z” na obudowie) za około 30 zł na AliExpress. Budowa całego systemu nocnego oświetlenia zamknęła się w kwocie 85 zł, łącząc radar z bezprzewodowym przyciskiem i smart lampką. Ceny aktualne mogą się różnić – jak to bywa na Aliexpress.

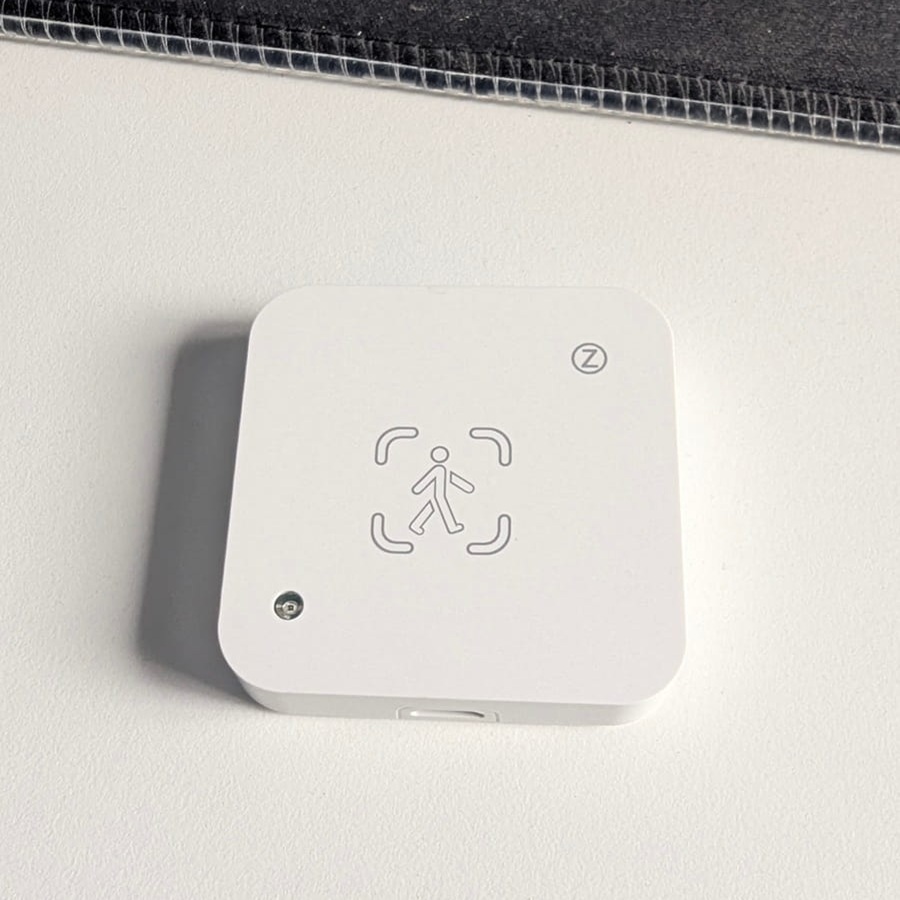

Urządzenie charakteryzuje się bardzo kompaktową obudową wykonaną z białego tworzywa. Na dolnej krawędzi znajduje się port micro-USB służący do doprowadzenia stałego zasilania 5V.

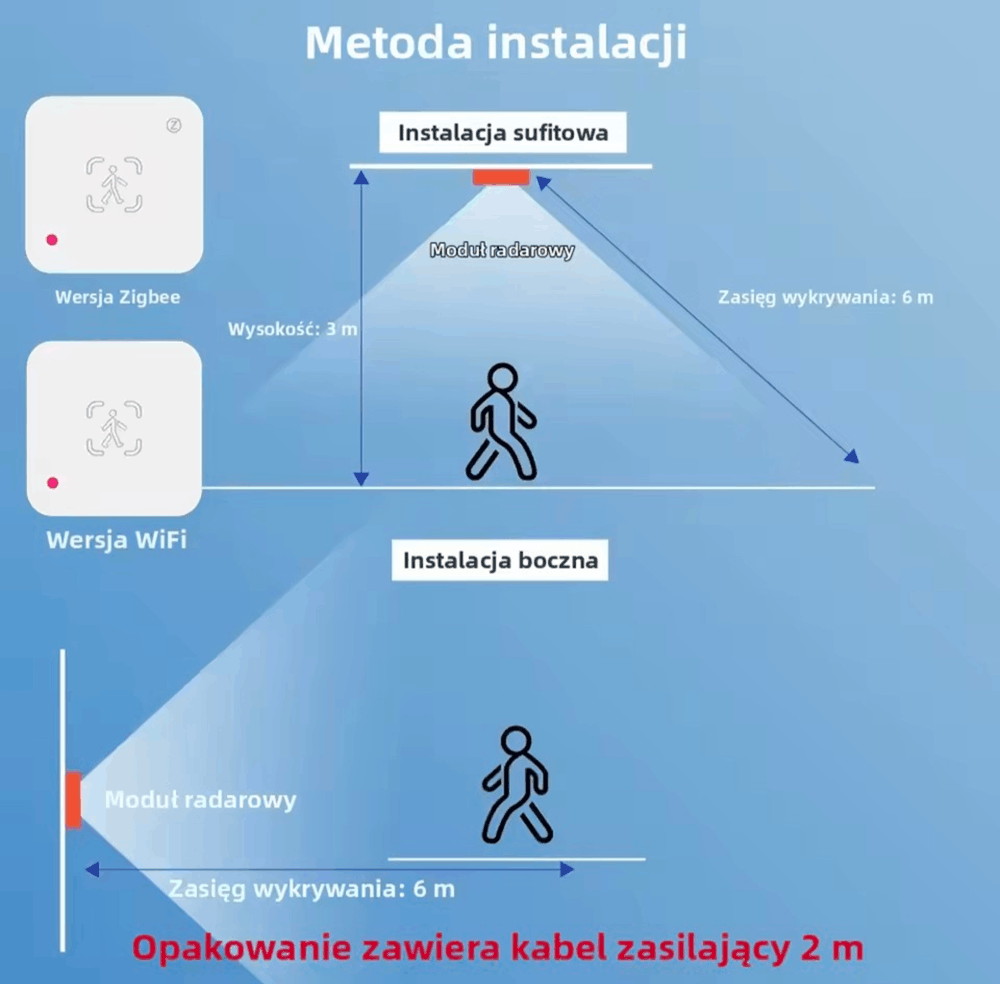

Producent dołącza do zestawu dwumetrowy przewód zasilający USB. Czujnik można zamontować na ścianie lub na suficie – oba warianty montażowe zapewniają nieco inny stożek detekcji, co warto uwzględnić przy planowaniu instalacji w pokoju.

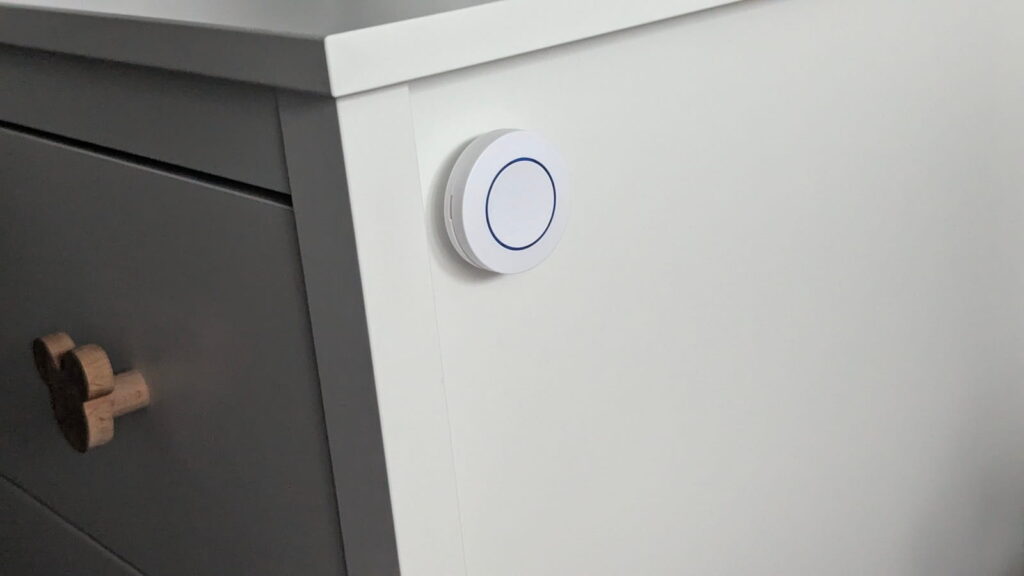

Do ręcznego sterowania oświetleniem w sytuacjach awaryjnych dokupiłem mały, okrągły przycisk Zigbee za 15 zł. Zamontowałem go na taśmę dwustronną bezpośrednio przy meblach.

Nocne wstawanie do dziecka – jak czujnik obecności ułatwił nam życie?

Zainstalowanie czujnika mmWave pod łóżeczkiem niemowlęcym rozwiązało problem nocnego wstawania do przewijania i karmienia bez rozbudzania dziecka. Automatyzacja wyzwala delikatne światło na poziomie 17% jasności w godzinach 19:00–6:00, gasnąc samoczynnie po 30 sekundach od wyjścia z pokoju.

Gdy w naszym domu pojawiła się córka, nocne wstawanie na zmianę pieluszki stało się codziennością. Klikanie głównego światła sufitowego drastycznie rozbudzało malucha, a dojście do klasycznej lampki nocnej po omacku w ciemności generowało niepotrzebny stres.

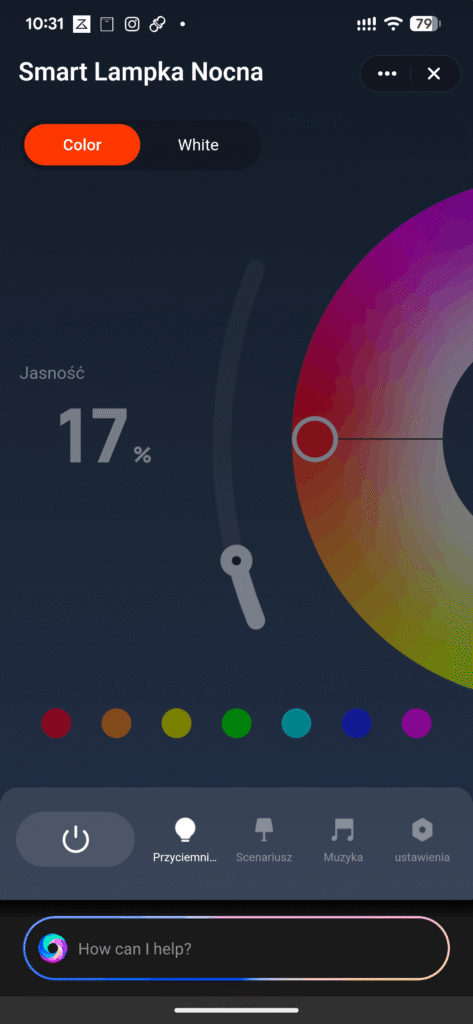

Rozwiązałem to, montując przy wejściu czujnik obecności spięty w aplikacji Smart Life ze smart lampką za 40 zł. Ustawiłem jasność lampki na zaledwie 17%, co daje ciepłą, subtelną łunę na podłogę.

W aplikacji Tuya działa prosta automatyzacja: delikatne światło aktywuje się wyłącznie w godzinach od 19:00 do 6:00 rano, gdy przekraczam próg pokoju. Ja widzę całe pomieszczenie, a córka nie przebudza się. Lampka wyłącza się automatycznie po 30 sekundach od braku wykrycia obecności w strefie. Przyklejony do komody przycisk Zigbee pozwala mi w razie potrzeby ręcznie włączyć lub wyłączyć światło jednym kliknięciem.

Konfiguracja i kalibracja – to nie jest sprzęt „podłącz i zapomnij”

Nie jest to urządzenie bezobsługowe od razu po wyjęciu z pudełka. Pierwsze dwa wieczory spędziłem na dopasowywaniu czułości i zasięgu, zanim osiągnąłem dokładnie taki efekt, jakiego oczekiwałem.

W moim przypadku radar montowany blisko okna zaczął początkowo reagować na ruch przejeżdżających samochodów i lamp ulicznych. Zdarzało się też, że czujnik wychwytywał ruch barierki łóżeczka, gdy dziecko głęboko oddychało. Pierwsze dni wymagały zrozumienia opcji konfiguracyjnych – rozróżnienia czułości ruchu zwykłego (Motion detection) od mikro-ruchu (Micro-motion detection).

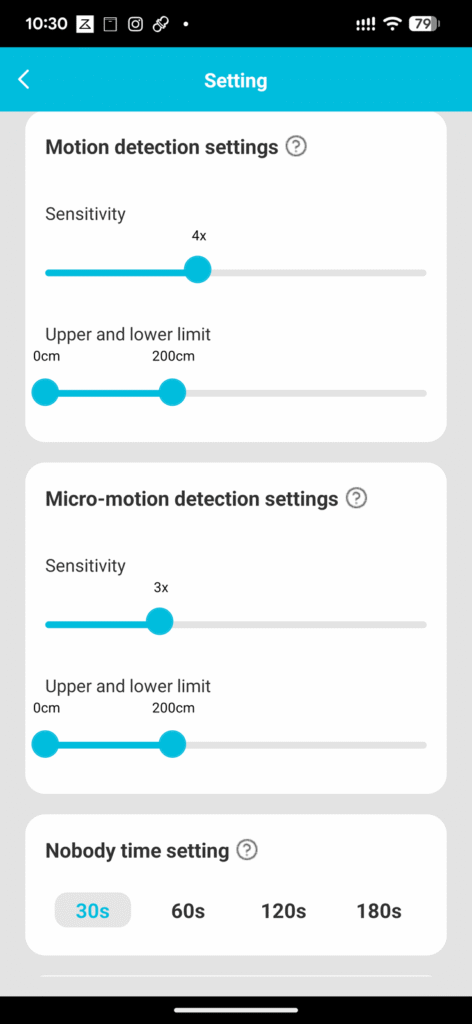

Kluczem do wyeliminowania fałszywych alarmów okazało się ograniczenie zakresu wykrywania. Wartości fabryczne sięgające 6 metrów skróciłem w suwakach aplikacji do dokładnie 200 cm (2 metrów), a w drugim pokoju do 3,5 metra. Po tej korekcie i dostosowaniu stopni czułości (3x dla mikro-ruchów) problem niechcianego wyzwalania światła zniknął.

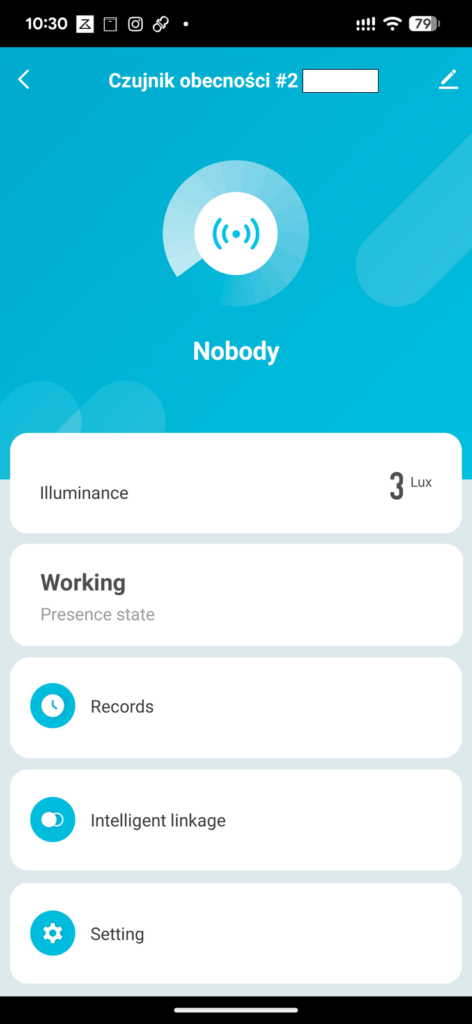

Główny ekran aplikacji przejrzyście wskazuje aktualny stan czujnika. Poniżej widać stan Nobody (brak osób w strefie) przy natężeniu światła wynoszącym 3 Lux.

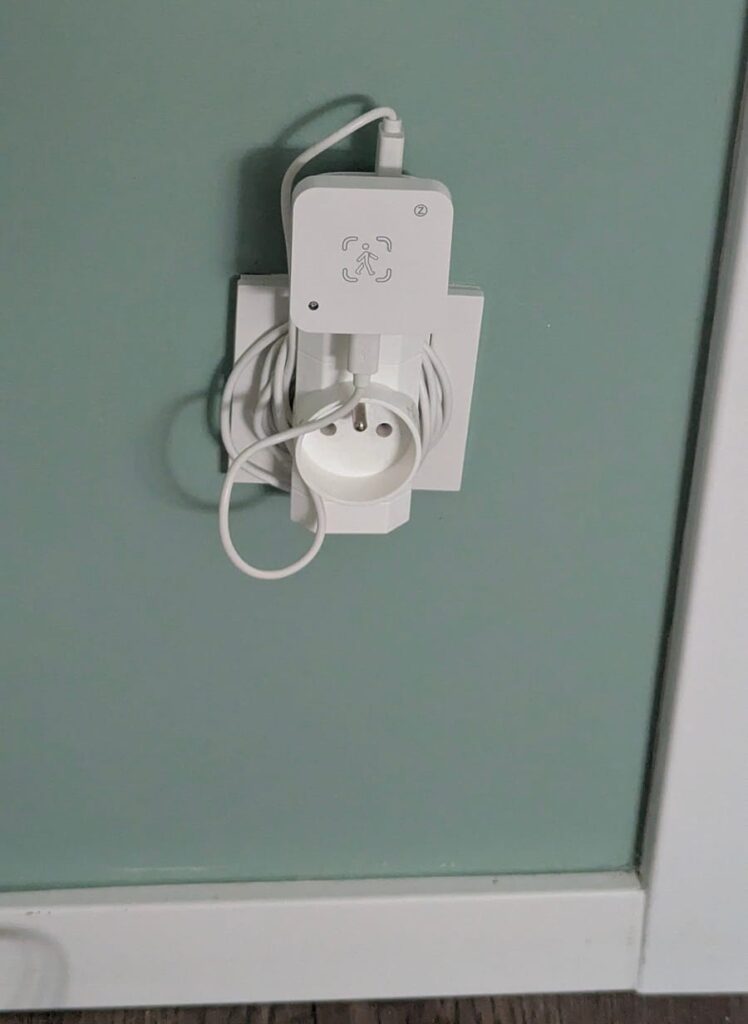

Czujnik przyczepiony do gniazdka przy wejściu i główny panel sterowania w aplikacji Smart Life.

Dla kogo NIE JEST ten czujnik?

Mimo ogromnych zalet, czujnik radarowy mmWave nie sprawdzi się u każdego użytkownika. Odradzam ten zakup osobom, które:

• Poszukują sprzętu na baterie – ze względu na ciągły pobór prądu przez moduł radarowy, urządzenie wymaga stałego zasilania przewodem USB.
• Oczekują idealnego działania bez konfiguracji – fabryczne ustawienia czułości niemal zawsze prowadzą do fałszywych wzbudzeń i wymagają kilku prób dostrajania w aplikacji.
• Nie mają możliwości ograniczenia strefy w gęstej zabudowie – jeśli czujnik ma wisieć naprzeciwko cienkiej ścianki działowej z płyty GK lub otwartego okna z ruchomymi zasłonami, bez skrócenia zasięgu będzie wyzwalał światło przypadkowo.

Po 8 miesiącach użytkowania – test długodystansowy i wnioski

Osiem miesięcy ciągłej pracy czujnika Tuya HPS01 potwierdziło wysoką stabilność połączenia Zigbee i brak spadków czułości modułu radarowego. W mojej konfiguracji Zigbee czas reakcji jest praktycznie natychmiastowy i wyraźnie krótszy niż w testowanych wcześniej urządzeniach Wi-Fi.

W trakcie kilkumiesięcznych testów moduł zasilany ze zwykłej ładowarki telefonicznej pracował bez przerwy. Przewód zasilający USB nie nagrzewa się, a sam czujnik pobiera znikome ilości energii. Przez cały ten okres tylko raz zdarzyło się, że czujnik stracił łączność z bramką i wymagał ponownego sparowania.

Porównanie technologii: PIR vs mmWave radar

Zestawienie właściwości obu typów sensorów ułatwia wybór odpowiedniego rozwiązania do konkretnego pomieszczenia.

Parametr techniczny	Klasyczny czujnik PIR	Czujnik obecności mmWave (Tuya HPS01)
Sposób detekcji	Pasywny pomiar podczerwieni	Aktywny sygnał radarowy (24 GHz)
Wykrywanie bezruchu	Brak (wyłącza światło przy czytaniu)	Pełne (wykrywa oddech i mikro-ruchy)
Czas aktywacji	Natychmiastowy (< 0,1 s)	Bardzo szybki (około 0,3–0,4 s)
Zasilanie	Bateryjne (2–3 lata pracy)	Przewodowe (USB 5V, kabel 2 m w zestawie)
Cena zakupu	około 20–25 zł	około 30 zł (AliExpress)

Linki do moich produktów

• Czujnik obecności: https://a.aliexpress.com/_EQqmkA2
• Lampka LED dotykowa: https://a.aliexpress.com/_EweJxJg
• Przycisk On/Off: https://a.aliexpress.com/_EuFQVxu

Od aplikacji Smart Life po własny serwer z Home Assistant

Moja obecna instalacja opiera się na dedykowanej bramce Zigbee i aplikacji Smart Life (Tuya), ale docelowym krokiem jest przeniesienie całej logiki na własny serwer z Home Assistant.

Wybrałem standard Zigbee, ponieważ buduje on stabilną sieć kratową (mesh) i nie obciąża domowego routera Wi-Fi pakietami danych. Dwa czujniki obecności, które posiadam, działają sprawnie w ekosystemie Tuya. Poleganie na chmurze dostawcy ma jednak swoje ograniczenia – ewentualna awaria połączenia z internetem może spowolnić wykonywanie automatyzacji.

Z tego powodu zmierzam w stronę stworzenia w pełni niezależnego środowiska na Home Assistant z koordynatorem podłączonym do własnego serwera. Przejście na lokalny system sprawi, że czujniki obecności oraz przyciski Zigbee będą wykonywać scenariusze bezpośrednio w mojej sieci domowej, gwarantując działanie bez opóźnień chmurowych.

Komfortowa automatyzacja – czy kupiłbym ten zestaw ponownie?

Tak, kupiłbym go ponownie bez wahania. Za kwotę około 30 zł trudno znaleźć drugie urządzenie, które w tak dużym stopniu poprawia komfort korzystania z automatycznego oświetlenia. Trzeba poświęcić trochę czasu na kalibrację czułości, ale po prawidłowym ustawieniu zasięgu system działa u mnie stabilnie, trwale rozwiązując problem gasnącego światła podczas czytania, kąpieli w łazience oraz nocnej opieki nad dzieckiem.

Dzięki elastyczności standardu Zigbee budżetowe elementy z AliExpress świetnie sprawdzają się w aplikacji Smart Life, stanowiąc jednocześnie gotowy materiał do podłączenia pod lokalny serwer Home Assistant.

Technologie radarowe wykorzystywane dziś w czujnikach mmWave rozwijały się przez lata m.in. na potrzeby lotnictwa, motoryzacji i przemysłu, zanim trafiły do urządzeń smart home. Dziś te same miniaturowe mikrofale dbają o to, by delikatne światło pod łóżeczkiem nie rozbudziło Twojego dziecka podczas nocnego przewijania. [źródło: IEEE Microwave Theory and Techniques Society, 2024]
