Drony dual-use – jak oprogramowanie Open-Source i druk 3D zmieniły hobbystyczne FPV w broń precyzyjną

Dron dual-use to cywilny lub hobbystyczny bezzałogowiec, którego otwarta architektura sprzętowo-programowa umożliwia błyskawiczne dostosowanie go do zastosowań militarnych i rozpoznawczych. Połączenie tanich kontrolerów lotu, wolnego oprogramowania (Betaflight, INAV), odpornego na zakłócenia protokołu radiowego ExpressLRS oraz wydruków 3D obniżyło koszt budowy precyzyjnego statku powietrznego z dziesiątek tysięcy dolarów do kilkuset. Wykorzystanie powszechnie dostępnych komponentów cywilnych zmieniło współczesną inżynierię dronową, wyznaczając nowy standard w klasie małych bezzałogowców.

Najważniejsze informacje w skrócie

• Drony dual-use budowane są na bazie cywilnych podzespołów FPV (First Person View), łącząc wysoką manewrowość z niskim kosztem produkcji.
• Otwarty protokół ExpressLRS (ELRS) zapewnia zasięg przekraczający 40 km oraz wysoką odporność na zagłuszanie dzięki modulacji LoRa.
• Oprogramowanie Betaflight i INAV umożliwia modyfikację kodu, precyzyjne strojenie pętli PID oraz realizację autonomicznych misji po punktach (WAYPOINTS).
• Druk 3D z filamentów TPU i PA-CF pozwala na masową produkcję ram, uchwytów osprzętu oraz obudów w warunkach domowych.
• Zasilanie oparte na ogniwach Li-Ion 21700 wydłuża czas lotu ciężkich dronów z ładunkiem do kilkudziesięciu minut.

Drony dual use co to jest i dlaczego zmieniły rynek nowoczesnych technologii?

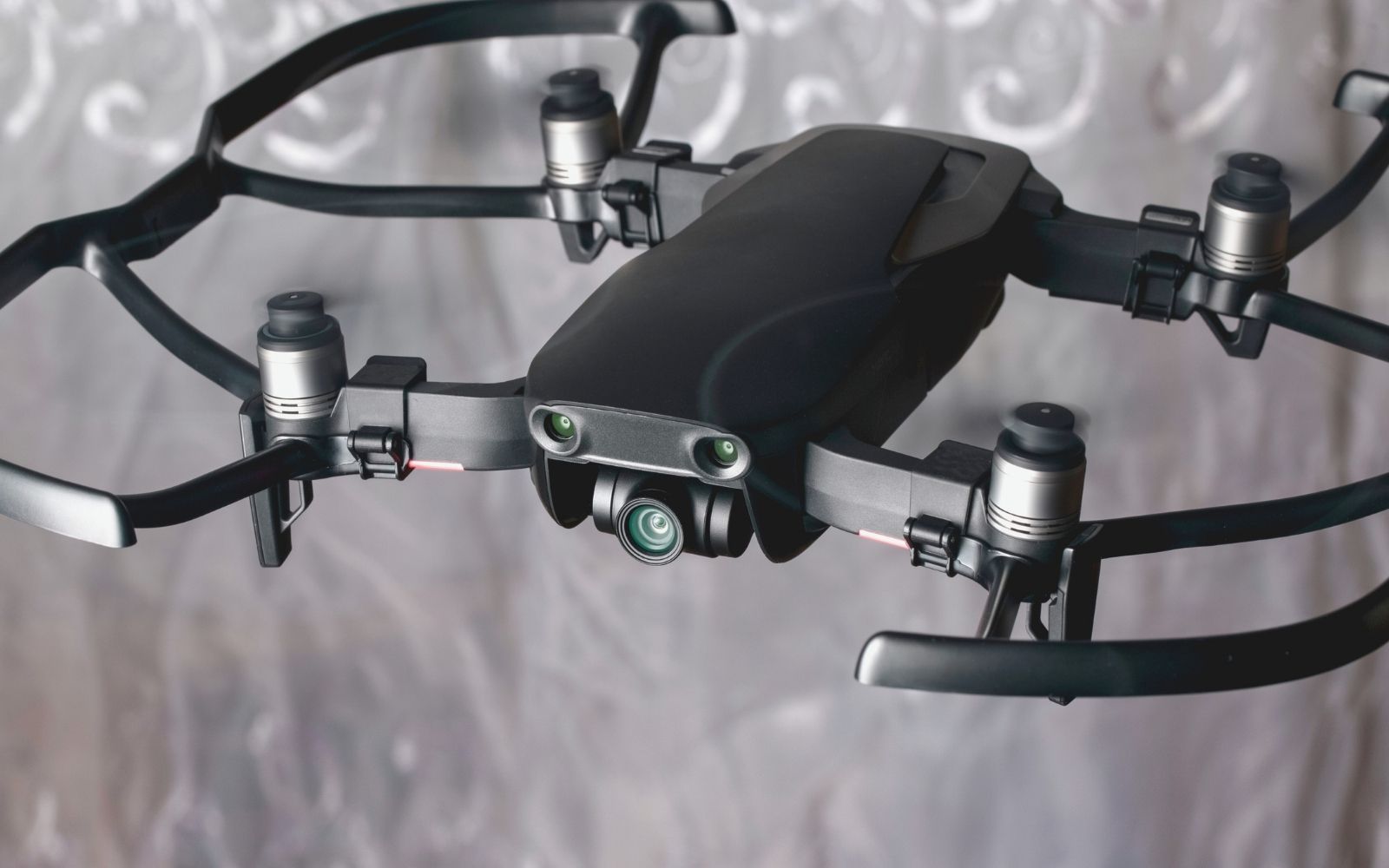

Dron dual-use (podwójnego zastosowania) to bezzałogowy statek powietrzny zaprojektowany na rynek cywilny, którego specyfikacja techniczna pozwala na bezpośrednie adaptowanie go do działań wojskowych lub ratowniczych. Kluczowym czynnikiem tej konwersji jest brak blokad oprogramowania układowego (firmware) oraz modularna budowa oparta na standardowych magistralach komunikacyjnych.

Komercyjne drony fotograficzne posiadają fabrycznie zablokowane strefy geograficzne (No-Fly Zones) oraz zamknięty kod źródłowy uniemożliwiający modyfikację parametrów lotu. W przypadku konstrukcji wyścigowych i freestyle’owych FPV, użytkownik dysponuje pełnym dostępem do każdego mikrosterownika na płycie głównej.

Możliwość dowolnej wymiany komponentów sprawia, że hobbystyczny zestaw zamienia się w uniwersalną platformę przenoszącą czujniki, układy retransmisji sygnału lub ładunki specjalne.

Cywilne FPV (Modułowa budowa) ---> Otwarty kod (Betaflight/ELRS) ---> Modyfikacja ramki (Druk 3D) ---> Dron Dual-Use

Oprogramowanie Betaflight i INAV – jak otwarty kod napędza autonomię i sterowanie?

Oprogramowanie Betaflight oraz INAV to darmowe systemy operacyjne Open-Source przeznaczone dla mikrokontrolerów ARM (STM32 F4/F7/H7) montowanych na płytkach kontrolerów lotu (Flight Controller). Kod źródłowy udostępniany na licencji GPLv3 pozwala na modyfikację algorytmów sterowania, dodawanie autorskich protokołów komunikacyjnych oraz omijanie fabrycznych ograniczeń producentów.

Obydwa systemy pełnią odmienne role w zależności od przeznaczenia drona:

• Betaflight (poradnik strojenia i funkcji): koncentruje się na maksymalnej wydajności pętli PID (przepustowość do 8 kHz) i minimalizacji opóźnień sterowania. Program pozwala na precyzyjny dobór filtrów cyfrowych (RPM Filter, BiQuad), obniżających wibracje od silników. Wersja oprogramowania od wydania 4.3 posiada rozbudowany system konfiguracyjny, pozwalający na łatwe mapowanie zasobów płytki (PPM, UART, I2C).
• INAV: rozszerzenie kodu skupione na autonomii nawigacyjnej. Obsługuje cyfrowe kompasy, barometry, czujniki przepływu optycznego (Optical Flow) oraz moduły GPS. Pozwala na zaprogramowanie pełnego przelotu po wyznaczonych punktach bez udziału sygnału radiowego z aparatury sterującej.

Kod Betaflight/INAV ---> Mikrokontroler STM32 (FC) ---> Żyroskop / Akcelerometr ---> Magistrala DShot ---> Regulator ESC ---> Silniki BLDC

W naszej praktyce inżynieryjnej analiza kodu pokazała, że możliwość samodzielnej kompilacji oprogramowania układowego pozwala usunąć dowolny protokół telemetryczny lub dodać szyfrowanie danych w czasie rzeczywistym.

Protokół ExpressLRS (ELRS) – przełom w zasięgu i odporności na zagłuszanie

ExpressLRS (ELRS) to otwarty system łączności radiowej oparty na układach Semtech LoRa (SX1280 dla 2.4 GHz oraz SX1276/LR1121 dla 868/915 MHz), zapewniający ultra-niskie opóźnienia i zasięg przekraczający 40 kilometrów przy minimalnej mocy nadawczej. Zastosowanie modulacji rozproszonej LoRa pozwala na odbiór pakietów sterujących nawet wtedy, gdy poziom szumu tła jest wyższy od mocy samego sygnału nadajnika.

Tradycyjne aparaty cywilne korzystają ze zwykłych połączeń analogowych lub cyfrowych w paśmie ISM, podatnych na zagłuszanie radioelektroniczne. System ELRS wprowadzony przez społeczność hobbystyczną zmienił układy sił dzięki zastosowaniu zaawansowanych mechanizmów transmisji.

Kluczowe właściwości technologiczne ExpressLRS:

1. Częstotliwość odświeżania pakietów: możliwość wyboru prędkości od 25 Hz (maksymalny zasięg) do 1000 Hz (minimalne opóźnienie poniżej 3 ms).
2. Technologia Gemini (Dual Band / Dual Transmitter): jednoczesna transmisja sygnału na dwóch oddzielnych częstotliwościach i dorywczych antenach nadawczych, całkowicie uodparniająca łączność na wąskopasmowe jammery.
3. Dynamiczne zarządzanie mocą (Power Telemetry): nadajnik automatycznie podnosi moc wyjściową (do 1 W – 2 W) wyłącznie w momencie spójnego spadku jakości łącza (LQ – Link Quality).

Druk 3D części do dronów – szybkie prototypowanie i elastyczne materiały

Druk 3D w technologii FDM (Fused Deposition Modeling) umożliwia błyskawiczną produkcję elementów konstrukcyjnych, mocowań kamer oraz systemów zrzutu ładunku przy użyciu filamentów TPU, ABS i nylonu z włóknem węglowym. Zastosowanie elastycznego termoplastycznego poliuretanu (TPU) rozwiązuje problem tłumienia drgań o wysokiej częstotliwości, wywoływanych przez silniki bezszczotkowe.

Geometria obudowy drona robionego na zamówienie wymaga dopasowania do zmieniającej się elektroniki. Drukarki trójwymiarowe pozwalają na przejście od projektu w programie CAD do gotowego elementu gotowego do lotu w czasie krótszym niż dwie godziny.

Główne materiały stosowane w druku 3D części do dronów:

• TPU (Twardość Shore’a 95A): zderzaki ramion, mocowania kamer sportowych, obudowy anten odbiorczych, podkładki antywibracyjne. Material charakteryzuje się pełną odpornością na pękanie przy uderzeniach.
• PA-CF (Nylon domieszkowany włóknem węglowym): sztywne uchwyty podzespołów przenoszących obciążenia mechaniczne, osłony silników, ramy mocujące ładunek.
• PETG / ABS: obudowy elektroniki pokładowej, zaciski przewodów, osłony płytki kontrolera lotu przed opadami atmosferycznymi.

Drony FPV silniki i baterie – jak dobrać napęd pod duże obciążenie?

Dobór napędu w dronach FPV opiera się na relacji średnicy i skoku stanoia silnika bezszczotkowego (BLDC) do napięcia zasilania zestawu akumulatorów LiPo (Lithium Polymer) lub Li-Ion (Lithium-Ion). Architektura zasilania 6S (22.2 V) dominuje w nowoczesnych bezzałogowcach, zapewniając wyższy sprawnościowy prąd pracy przy niższym nagrzewaniu się uzwojeń.

Latanie z dodatkowym ciężarem wymusza przewymiarowanie stojana silnika. Zwykły dron freestyle’owy wykorzystuje silniki 2207 lub 2306 z obrotami na wolt na poziomie 1750–1950 KV. Konstrukcje przydzielone do zadań transportowych lub dalekosiężnych przechodzą na gabaryty 2807, 3110 lub większe, z obrotami obniżonymi do 900–1300 KV.

Z naszych analiz inżynieryjnych wynika, że zmiana pakietów z wysokoprądowych LiPo na ogniwa przemysłowe Li-Ion 21700 (np. Molicel P45B) pozwala zwiększyć gęstość energii z 150 Wh/kg do ponad 260 Wh/kg, wydłużając czas przebywania w powietrzu o 100%.

Cecha / Parametr	Standardowy FPV 5″ (Freestyle / Wyścigi)	Dron Dual-Use 7–10″ (Payload / Long Range)
Rozmiar stojana silnika	2207 / 2306 (1750 KV)	2807 / 3110 / 3214 (900–1300 KV)
Śmigła	5 cali (trójłopatkowe, skok 4.3–4.8)	7–10 cali (dwu lub trójłopatkowe, duży skok)
Zasilanie (Akumulatory)	LiPo 6S (1100–1400 mAh, prąd rozładowania 120C)	Li-Ion 6S2P 21700 (9000 mAh, ciągły prąd 90A)
Kontroler lotu i regulator	Płytka FC F405/F722 + ESC 45A–55A	Płytka FC H743/F722 + ESC 60A–80A (z radiatorem)
Maksymalny udźwig (Payload)	300 g – 500 g	1500 g – 3500 g
Zasięg i czas lotu	2–5 km / 4–7 minut	15–35 km / 20–40 minut

Adaptacja dronów cywilnych – modyfikacje sprzętowe i oprogramowanie

Adaptacja dronów cywilnych polega na usunięciu komercyjnych modułów lokalizacyjnych, modyfikacji układów zasilania oraz instalacji autorskich płytek interfejsowych podłączanych pod magistrale UART lub I2C kontrolera lotu. Działanie to przekształca rekreacyjny model w uniwersalną platformę transportową lub zwiadowczą.

Modyfikacja komercyjnego sprzętu wymaga wykonania kilku kluczowych etapów:

1. Demontaż elementów zbędnych: usunięcie plastikowej obudowy, czujników podczerwieni oraz fabrycznych oświetleń w celu obniżenia masy własnej.
2. Instalacja nowego układu sterowania: lutowanie zewnętrznego kontrolera lotu (np. SpeedyBee, Matek) bezpośrednio do regulatorów obrotów ESC.
3. Modyfikacja toru wideo: zastąpienie fabrycznego sygnału cyfrowego układem analogowym 1.2 GHz / 5.8 GHz o mocy nadawczej sięgającej 2.5 W lub cyfrowym systemem HDZero/Walksnail.
4. Instalacja dedykowanego zrzutnika: podłączenie cyfrowego serwomechanizmu pod wolny kanał PWM kontrolera, sterowanego za pomocą przełącznika w aparaturze ELRS.

Zastosowanie elastycznej elektroniki pozwala na pełne spersonalizowanie układu napędowego pod konkretne zadanie.

Nowy standard inżynierii bezzałogowej w ujęciu praktycznym

Połączenie otwartego oprogramowania, technologii przyrostowych oraz tanich podzespołów przemysłowych stworzyło nową gałąź inżynierii bezzałogowej, w której bariera wejścia technologicznego spadła niemal do zera. Elastyczność projektowa pozwala na modyfikację struktury drona w ciągu kilku godzin, budując przewagę w oparciu o szybkie iteracje projektowe.

Czy wiesz, że pierwsze wersje oprogramowania Betaflight powstały w 2015 roku jako niezależny fork projektu Cleanflight, stworzony przez programistę o pseudonimie BorisB? Twórca chciał jedynie dopracować algorytmy filtrowania cyfrowego dla własnego drona wyścigowego, a stworzony przez niego kod stał się światowym standardem napędzającym ponad 80% hobbystycznych i specjalistycznych dronów FPV na świecie. [źródło: Betaflight GitHub Documentation, 2024]
