Przewód N (Neutralny) w puszce – dlaczego jest kluczowy dla Smart Home i jak sprawdzić, czy go masz?

Przewód neutralny (N) – niebieski – zamyka obwód elektryczny i dostarcza stałe zasilanie 230 V do mikroprocesora oraz modułu łączności bezprzewodowej we włącznikach lub przekaźnikach smart. Bez niego większość modułów nie uruchomi się wcale lub wymaga montażu specjalnych pojemnościowych układów bypass, a przy automatyzacji rolet zewnętrznych obecność żyły N stanowi bezwzględny wymóg techniczny. Weryfikację puszki ściennej przeprowadza się samodzielnie multimetrem lub próbnikiem po uprzednim wyłączeniu zasilania w rozdzielnicy.

Najważniejsze informacje w skrócie

• Przewód N (ten niebieski) zamyka obwód i dostarcza stałe zasilanie 230 V do modułów Wi-Fi i Zigbee.
• Sterowanie roletami zewnętrznymi bezwzględnie wymaga pełnej linii neutralnej w puszce ściennej.
• W starszym budownictwie w puszce włącznika występują zazwyczaj tylko dwie żyły fazowe.
• Niebieski kolor izolacji nie daje pełnej pewności – stan instalacji zawsze weryfikujemy pomiarem napięcia.
• Przy braku przewodu N w obwodach oświetleniowych stosuje się moduły No-Neutral z kondensatorem bypass.

Czym jest przewód neutralny N i dlaczego Smart Home go wymaga?

Przewód neutralny N to żyła robocza instalacji elektrycznej o potencjale bliskim zeru woltów, która zamyka obwód i umożliwia stały przepływ prądu zasilającego elektronikę. Klasyczny łącznik ścienny rozłącza jedynie przewód fazowy L, pozbawiając puszkę ciągłego dopływu energii po zgaszeniu światła.

Tradycyjna instalacja oświetleniowa działa w sposób pętlowy. Przewód fazowy zasilający wchodzi do puszki ściennej, przechodzi przez styk mechaniczny i wychodzi jako faza powrotna wprost do oprawy oświetleniowej. Taki układ wystarcza do mechanicznego przerwania obwodu, jednak całkowicie uniemożliwia pracę cyfrowym modułom wykonawczym.

Inteligentny przekaźnik dopuszkowy zawiera mikrokontroler, pamięć oraz układ radiowy Wi-Fi, Zigbee lub Z-Wave. Odbiornik radiowy musi nieprzerwanie nasłuchiwać komend z aplikacji Smart Life, Tuya czy centrali Home Assistant. Do podtrzymania tej pracy układ elektroniczny potrzebuje stałego potencjału 230 V pomiędzy fazą L a przewodem neutralnym N, niezależnie od tego, czy światło w pokoju jest włączone.

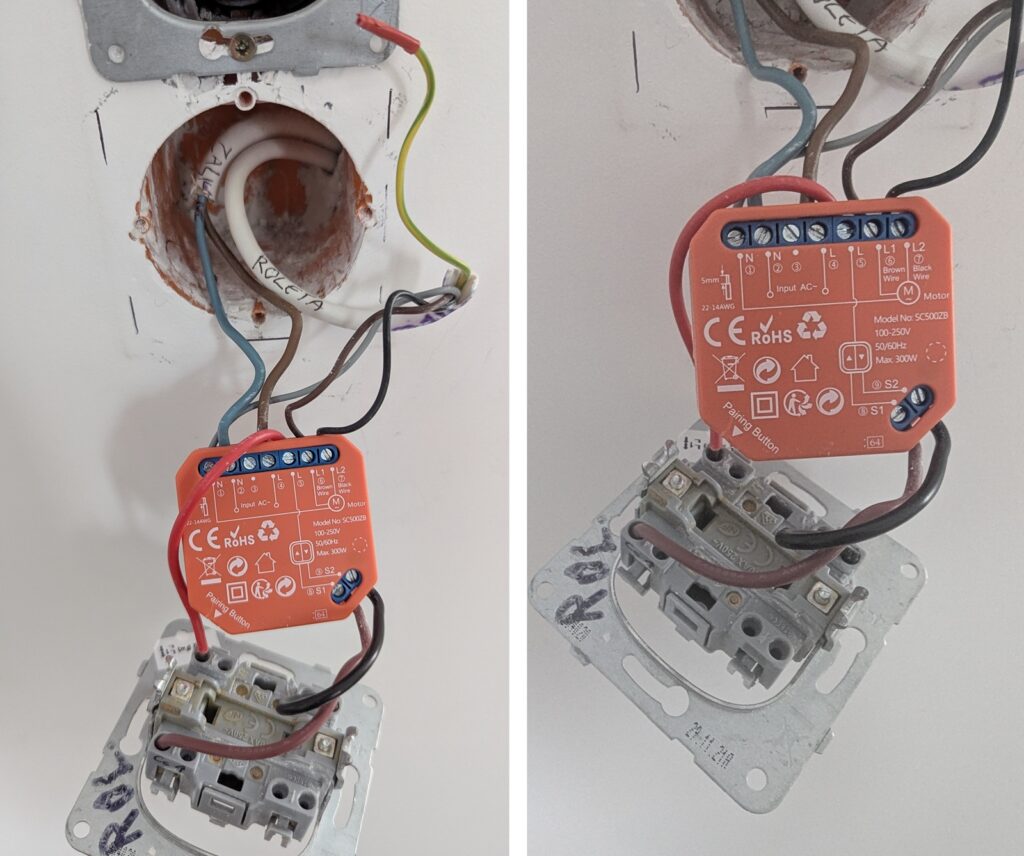

Moje doświadczenie: montaż modułów Wi-Fi do rolet zewnętrznych

Sterowanie roletami zewnętrznymi za pomocą inteligentnych modułów Wi-Fi bezwzględnie wymaga obecności przewodu neutralnego N w puszce ze względu na zasilanie silnika dwukierunkowego. Elektryczny napęd rolety potrzebuje do pracy stałej linii N połączonej ze wspólnym przewodem silnika oraz osobnych linii fazowych dostarczających prąd na podnoszenie i opuszczanie pancerza.

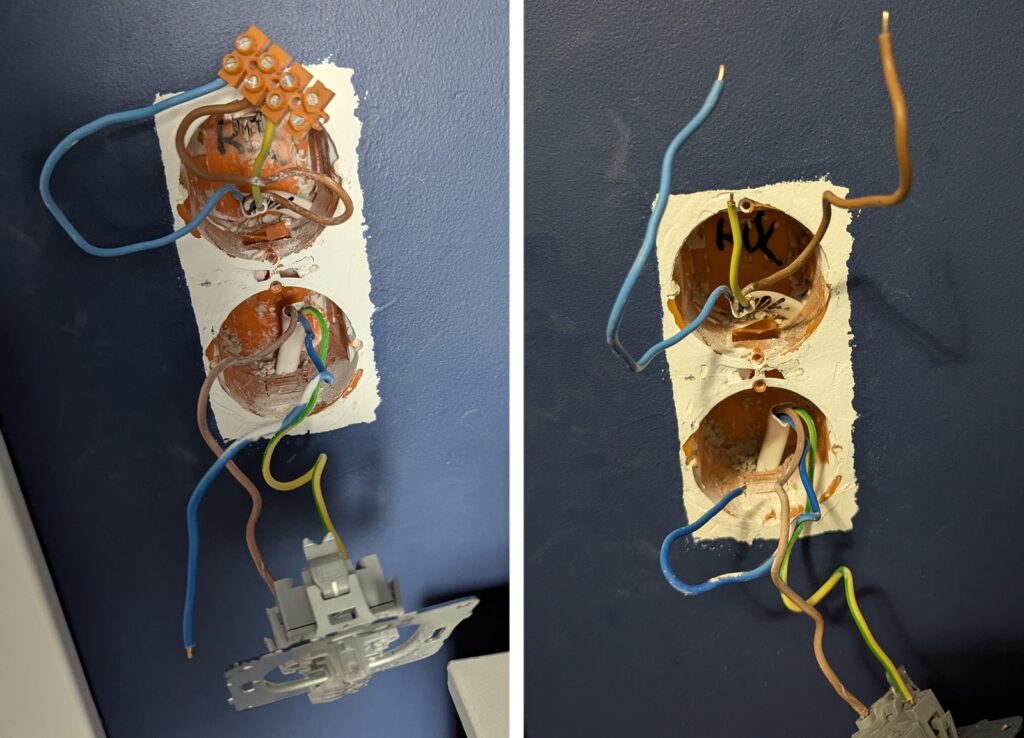

Podczas montażu własnych sterowników roletowych w puszce instalacyjnej spotkałem się z dwoma różnymi układami okablowania. Do puszki przeznaczonej pod sterowanie roletą elektrotechnicy doprowadzili przewód 4-żyłowy bezpośrednio z silnika rolety (faza góra, faza dół, neutralny, ochrona) oraz przewód 3-żyłowy zasilający z rozdzielnicy (faza, neutralny, ochrona).

Kluczowym etapem prac było spięcie linii neutralnej zasilania, przewodu N silnika rolety oraz wejścia N samego modułu Wi-Fi za pomocą potrójnej złączki WAGO 221. Sam moduł sterujący ma zaledwie kilkanaście milimetrów grubości, ale przy nagromadzeniu siedmiu żył w jednej przestrzeni klasyczna puszka płytka (głębokość 40 mm) okazuje się zbyt ciasna. Zastosowanie puszek głębokich (60 mm lub 80 mm z kieszenią boczną) znacząco przyspiesza układanie przewodów i chroni je przed przypadkowym zmiażdżeniem przy dokręcaniu ramki.

Jak sprawdzić, czy masz przewód N w puszce? Instrukcja krok po kroku

Weryfikacja obecności przewodu N polega na ocenie wzrokowej okablowania w puszce oraz pomiarze napięcia 230 V między żyłą fazową L a poszukiwaną żyłą neutralną. Sam kolor izolacji nie daje pewności ze względu na częste błędy wykonawcze w starszych instalacjach.

Prace diagnostyczne wykonasz sprawnie i bezpiecznie według poniższej instrukcji:

1. Wyłącz zasilanie w rozdzielnicy: przełącz wyłącznik nadprądowy obsługujący dany obwód w pozycję OFF. Próbnikiem napięcia upewnij się, że włącznik nie znajduje się pod napięciem.
2. Zdemontuj mechanizm włącznika: Zdejmij klawisz, odkręć ramkę montażową i delikatnie wysuń włącznik z puszki ściennej.
3. Przeanalizuj układ żył: sprawdź liczbę przewodów znajdujących się w wnętrzu puszki.
   • Tylko dwa przewody podłączone do włącznika: Klasyczna instalacja bez przewodu neutralnego. Obecna jest tylko faza zasilająca i faza wyjściowa na odbiornik.
   • Trzy lub więcej przewodów, w tym luźna kostka w głębi puszki: Obecność niebieskiego przewodu połączonego kostką i niewpiętego do mechanizmu włącznika sugeruje obecność linii N.
4. Wykonaj pomiar multimetrem: przywróć na chwilę zasilanie w rozdzielnicy. Ustaw miernik uniwersalny na pomiar napięcia przemiennego (AC V, zakres minimum 300 V). Przyłóż jedną sondę pomiarową do żyły fazowej L, a drugą do testowanego przewodu niebieskiego.

Miernik wskazuje ~230 V  ---> W puszce występuje pełny przewód neutralny N
Miernik wskazuje 0 V    ---> Przewód niebieski jest ślepy lub pełni rolę fazy powrotnej

Przekaźnik z przewodem N vs moduł No-Neutral – zestawienie

Przekaźnik wymagający przewodu N oferuje pełną stabilność sieci bezprzewodowej i brak limitów mocy obciążenia, podczas gdy moduł No-Neutral stanowi kompromis do instalacji bez pełnego okablowania. Moduły bez N przepuszczają prąd jałowy przez odbiornik, co bywa przyczyną migotania żarówek LED.

Poniższa tabela zbiera najważniejsze różnice eksploatacyjne obu rozwiązań.

Parametr użytkowy	Przekaźnik z przewodem N (np. Tuya / Shelly)	Przekaźnik bez N / No-Neutral (np. Sonoff ZBMINI-L2)
Zastosowanie do rolet i silników	Tak (wymóg bezwzględny)	Brak możliwości sterowania silnikami
Pomiary zużycia energii (kWh)	Tak (dostępne w większości modeli)	Niedostępne (konstrukcyjny brak linii N)
Minimalna moc żarówki LED	0 W (działa z każdym źródłem światła)	Wymaga min. 3–5 W lub montażu bypassu
Rola w sieci Zigbee	Działa jako Router (wzmacnia sygnał)	Działa jako End Device (nie rozszerza sieci)
Wymagane miejsce w puszce	Większe (dodatkowa żyła i złączka WAGO)	Mniejsze (mniej przewodów do ułożenia)

Co zrobić, gdy w puszce brakuje linii neutralnej N?

Brak przewodu N w puszce oświetleniowej wymusza zastosowanie modułu typu No-Neutral z kondensatorem bypass w oprawie lampy lub doprowadzenie nowej żyły z najbliższego gniazdka na tym samym obwodzie. W przypadku rolet zewnętrznych brak linii N całkowicie wyklucza montaż sterownika dopuszkowego bez doprowadzenia nowego okablowania.

Jeśli diagnostyka wykazała brak przewodu neutralnego przy włączniku światła, wybierz jedno z trzech sprawdzonych wyjść:

• Zakup sterownika Zigbee No-Neutral z kondensatorem: zamontuj miniaturowy przekaźnik bez N w puszce pod przyciskiem, a dołączony do zestawu kondensator (bypass) wepnij równolegle do zacisków L’ i N bezpośrednio w oprawie żyrandola.
• Mostkowanie puszki i smart żarówki: połącz przewód fazowy zasilający z przewodem wyjściowym na stałe wewnątrz puszki. Zapewni to ciągłe zasilanie oprawy sufitowej, w której wkręcisz żarówkę Zigbee/Wi-Fi, a starą puszkę zasłonisz płaskim przyciskiem bateryjnym.
• Dociągnięcie żyły N z gniazdka: przeciągnięcie przewodu neutralnego z pobliskiego gniazdka wtykowego jest dozwolone wyłącznie wtedy, gdy gniazdo i oświetlenie wiszą na tym samym wyłączniku nadprądowym w rozdzielnicy. Podpięcie linii N z innego obwodu zabezpieczonego wyłącznikiem różnicowoprądowym (RCD) spowoduje natychmiastowe wybicie bezpieczników po włączeniu światła.

Bezpieczna automatyzacja dopasowana do Twojej instalacji

Odpowiednia diagnostyka puszki ściennej eliminuje ryzyko zakupu niekompatybilnych urządzeń i pozwala zaplanować stabilny system automatyki domowej na lata. Bez względu na to, czy dysponujesz pełną instalacją trzyprzewodową, czy starszym układem pętlowym, rynek Smart Home oferuje sprawdzone rozwiązania sprzętowe.

Świadomy dobór modułów wykonawczych zapobiega problemom z zasięgiem sieci radiowej oraz niechcianym migotaniem nowoczesnych opraw LED. Szukasz pomocy przy konfiguracji sterowników roletowych w aplikacji Smart Life lub chcesz prawidłowo sparować przekaźniki Zigbee z serwerem Home Assistant? Sprawdź moje pozostałe poradniki techniczne i stwórz niezawodny dom inteligentny krok po kroku.

Według normy PN-HD 60364-5-52 przewód neutralny N musi mieć na całej długości instalacji kolor niebieski. W instalacjach wykonywanych przed 2004 rokiem elektrycy często wykorzystywali jednak żyłę niebieską jako przewód fazowy powrotny, dlatego pomiar napięcia multimetrem przed montażem elektroniki jest bezwzględnie konieczny. [źródło: Wytyczne Stowarzyszenia Elektryków Polskich SEP]
